铸件及焊缝

发布时间:2016-01-05 13:37:01    文章来源:爱乐特胶水网 http://www.Ailete.com

　　1、修补可燃性液体罐时应采取适当安全措施。不要用来修补可压缩气体罐。

　　2、用钢丝刷刷净微孔区油漆、铁锈等。

　　3、用Ailete®清洗剂755清洗微孔区。

　　4、微孔区局部加热至121℃左右。

　　5、冷却至85℃左右。

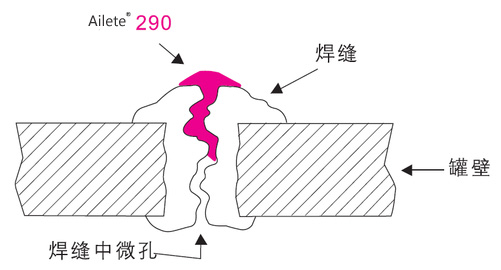

　　6、将Ailete®290刷涂在微孔区。

　　注：钢件85℃。

　　    铝件，不锈钢件48℃。

　　    通气孔或砂眼不宜采用此法。

　　    最大密封孔隙Φ0.125mm。

　　7、一般情况固化时间为30分钟，密封压力最高可达10Bar，固化时间需1小时。

　　8、用Ailete®清洗剂755清洗修复区的多余胶液，但不可打磨。

　　9、按需要涂漆。

　　注：铸件微孔渗漏液也按此步骤进行。
