滑配合——重载荷
发布时间:2016-01-05 15:21:07 文章来源:爱乐特胶水网 http://www.Ailete.com

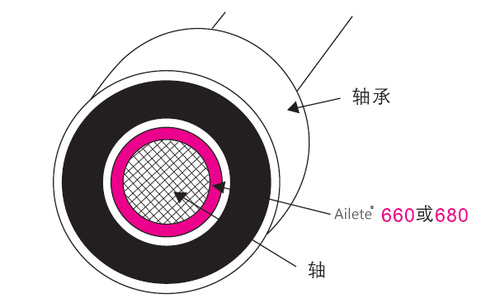

新轴装配
1、加工轴,使轴颈与孔径向间隙为0.05mm滑配合。表面粗糙度为Ra3.2~1.6(二次加工)。
2、用Ailete®清洗剂755清洗配合件。
3、不使用Ailete®促进剂7649。
4、将Ailete®固持胶660涂在轴颈配合部。
5、左右转动并徐徐装入轴承。
6、擦去多余胶液。
7、固化二小时后工作。
已磨损的轴
除按上述步骤进行外:
1、测定径向间隙。
2、如果间隙超过0.125mm时必须使用促进剂7649。
3、大间隙时需用垫片来找正中心。
4、间隙大需要固化时间也长(30—60分钟)。
5、径向间隙超过0.254mm不宜用Ailete®660修复。
6、参考“严重磨损的轴”。
最高强度
1、按上述步骤进行,胶种为Ailete®固持胶680配用促进剂7471或不用。
2、固化24小时后工作。
最高工作温度(204℃连续)
按上述步骤进行,胶种换为Ailete®固持胶620,使用促进剂7471,持续工作温度可达204℃。
拆卸
1、按常规方法拉出。
2、如有必要,局部加热至232℃5分钟,趁热拉出。
